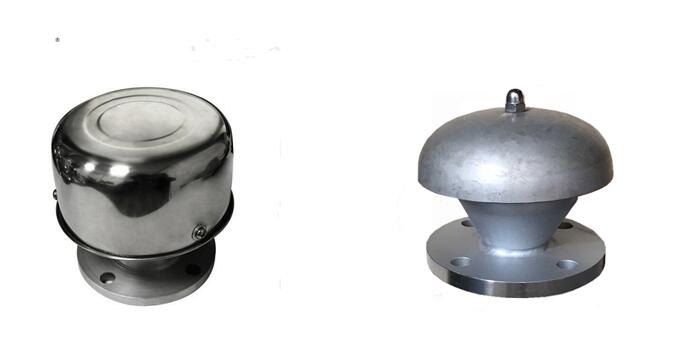

TQM型阻火透氣帽|通氣帽詳情介紹
TQM型阻火透氣帽|通氣帽概述：
阻火通氣罩又名阻火透氣帽是加油站、小型油罐透氣不可少配套設備，透氣帽垂直安裝在油罐的頂部。是原設計的更新?lián)Q代產品。阻火透氣帽連接形式有法蘭連接何螺紋連接兩種。阻火透氣帽的頂帽采用耐火鋼板表面噴塑，殼體為鑄鋁、碳鋼、不銹鋼，阻火芯有不銹鋼波紋板，符合國家標準的技術要求生產。當油罐料膨脹或進油時，即通過阻火芯波紋板向外排氣，當油罐內向外放油時又向罐內吸氣，并阻止火源從此通過，確保正常工作。
TQM型阻火透氣帽|通氣帽用途
阻火通氣帽是用于城市工礦企業、加油站、裝設于儲罐(或泵輸送量不大于25m2/n的輕質油品小型油罐上)的重要配件。
TQM型阻火透氣帽|通氣帽性能參數
型號TQM阻火透氣帽
公稱通徑 15-300mm
公稱壓力 0.6-1.6MPa
介質溫度 ≤200℃
適用介質 空氣
產品材質 鑄鋼 鋁合金 不銹鋼

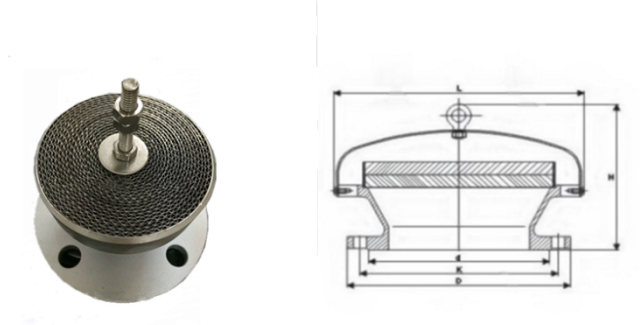

阻火透氣帽結構圖
阻火通氣帽規格及外形尺寸
規格DN | 安裝尺寸（毫米） | ||||||
L | H | D | K | n | L | ||
50 | 165 | 150 | 160 | 125 | 4 | 18 | |
80 | 210 | 190 | 195 | 160 | 6 | 18 | |
100 | 230 | 220 | 215 | 180 | 8 | 18 | |
150 | 320 | 260 | 280 | 240 | 8 | 22 | |
200 | 370 | 300 | 340 | 295 | 8 | 22 | |
250 | 435 | 340 | 395 | 350 | 12 | 22 | |
300 | 500 | 380 | 460 | 410 | 12 | 22 | |
訂貨須知：
訂貨時請注明：產品名稱、公稱通徑、壓力等級、材質、法蘭標準、操作壓力等詳細參數。以上產品尺寸為常規通用型號，如需其他規格尺寸、非標產品設計圖紙和詳細參數、或使用的場合非常重要的環境比較復雜時、請于我公司聯系，由我們的為您審核把關,竭誠為您服務。
